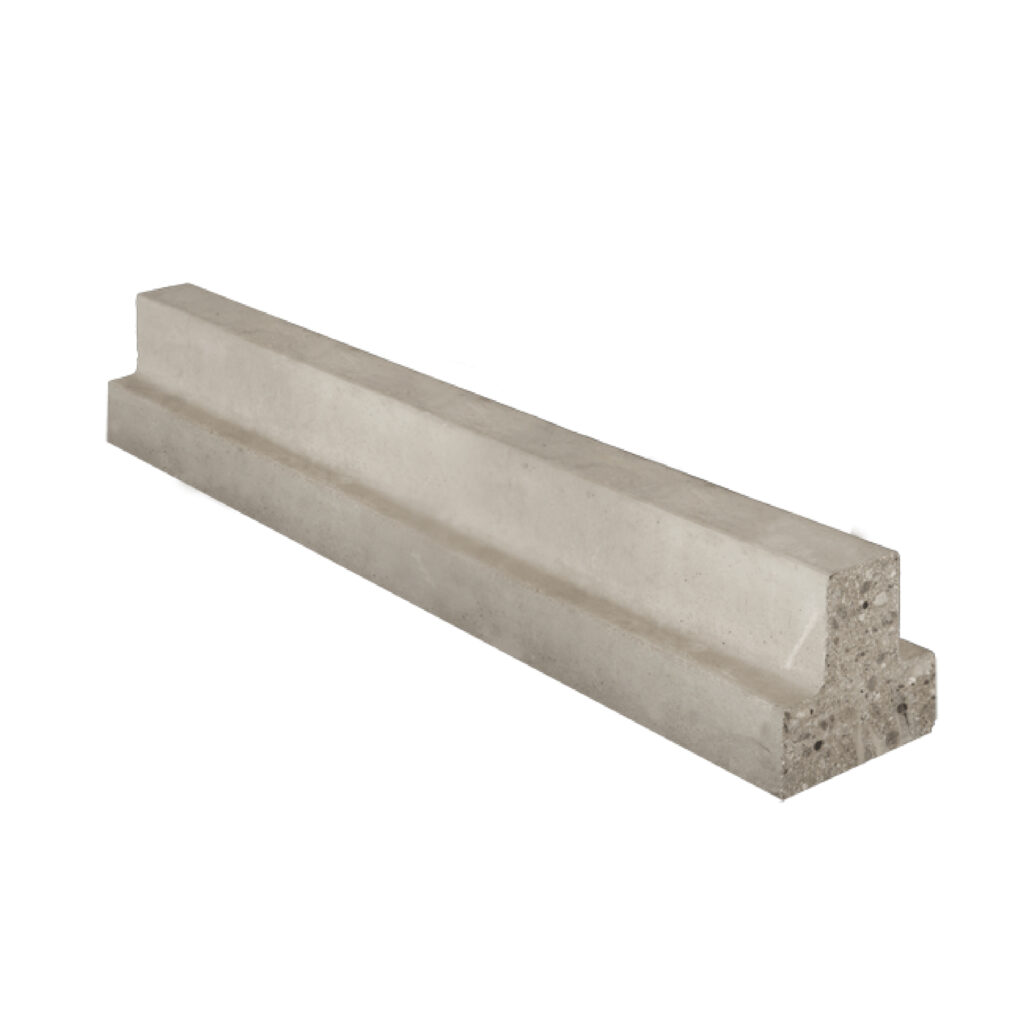

Vigueta Pretensada Premoldeados para Sistema Placa Fácil

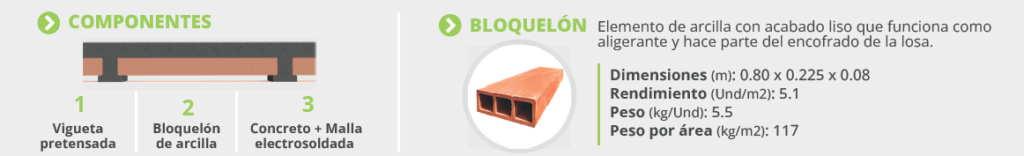

Vigueta de concreto pretensada que junto a bloquelones de arcilla conforman un sistema de losa prefabricada unidireccional que responde a las exigencias de economía, durabilidad y rapidez en obra.
NOTA: Premoldeados suministrará la viga, no incluye otros no especificados como: Bloquelón, malla electrosoldada y concreto de segunda etapa.

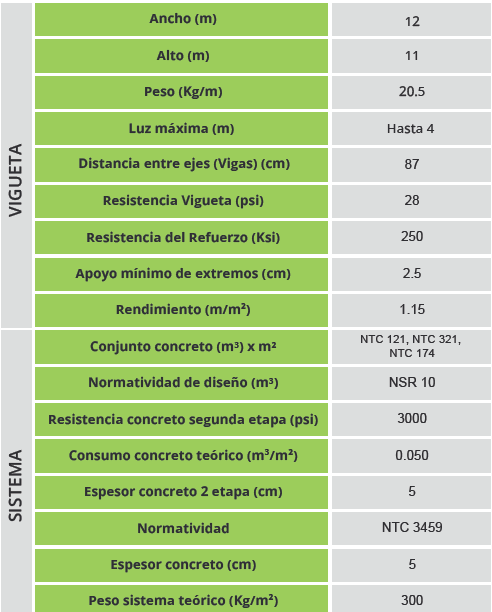

ESPECIFICACIONES TÉCNICAS

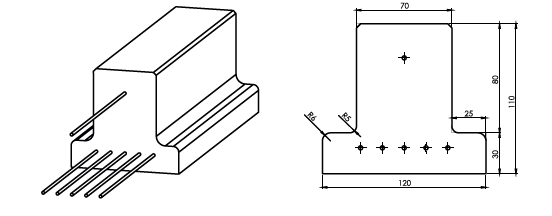

DIMENSIONES
SISTEMA PRETENSADO
Nuestra vigueta se fabrica bajo el método de pretensado, en el cual se pre-esfuerzan 6 cables de acero y posteriormente se funde la viga; introduciendo esfuerzos internos que mejoran las condiciones deservicio y su resistencia.
INSTALACIÓN
- Apuntalamiento:
L/2 para luces de hasta 2 m.
L/3 luces mayores a 2 m. - Requiere solo 2.5 cm de empotramiento sobre vigas o muros de carga
en cada uno de sus extremos - Su facilidad de montaje no requiere de mano de obra especializada y
el sistema es mano portable. - No requiere soldadura, herramientas especiales, grúas o algún
sistema especial para el sistema. - La vigueta pretensada es un producto mano-portable hasta luces de 4 mts.
COMPATIBILIDAD DEL SISTEMA
- Sistema de pórticos
- Sistemas metálicos
- Mampostería
- Estructural
- Mixtos
- Prefabricados
- Cubiertas

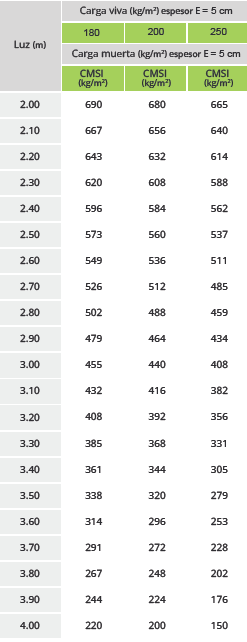

TABLA DE CAPACIDADES DE CARGA MUERTA SOBREIMPUESTA (CMSI)
USOS Y APLICACIONES
- Losa de entrepiso
- Losas de contrapiso aéreas
- Losas de cubiertas
- Cubiertas de depósito
- Pasarelas
- Canales y rampas
COSTO BENEFICIO
- Vigueta 10% más económica que el perfil metálico convencional.
- Para 1 m² del sistema placa fácil ahorra hasta el 12% de concreto con nuestra viga a comparación del perfil de acero.
- Nuestra vigueta cubre el 90% de las luces de las viviendas de interés social.
- Ahorro hasta el 95% en equipos como gatos, cercas y tableros.
- Ahorra hasta un 25% de tiempo en la ejecución de la obra.
PRUEBAS DE SEGURIDAD

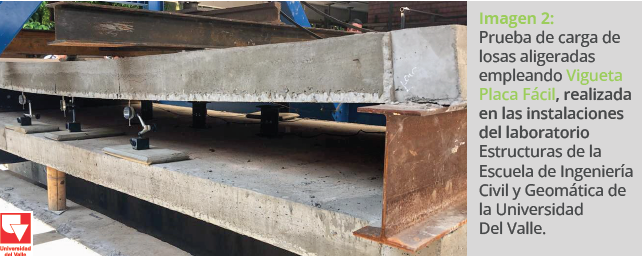

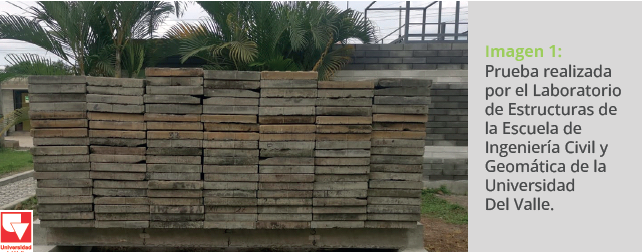

Premoldeados S.A.S realizó en acompañamiento con la Universidad del Valle pruebas para comprobar el cumplimiento de nuestro sistema con las condiciones de diseño detalladas en la NSR – 10.
TRANSPORTE Y ALMACENAMIENTO DEL ELEMENTO
Se sugiere realizar este proceso en un lugar seco, colocando separadores a lo largo de la pieza y entre piezas.
A CONSIDERAR
- Premoldeados no hace cálculos de refuerzos a momentos negativos.
- Se recomienda instalar en el menor tiempo posible una vez entregado el producto.
- Se recomienda no cortar elementos a menos de 1.20 m.
- Los elementos presentan una curvatura normal a su fabricación, ésta se elimina después de su instalación.
